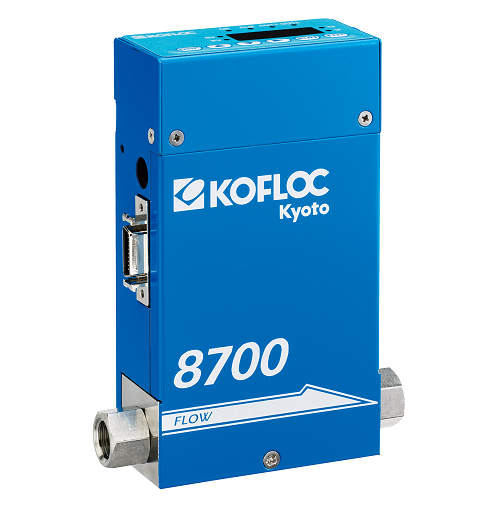

日本KOFLOC 8700系列质量流量计和控制器-多功能
8700系列制作8500的升级版，在拥有同样的精度、响应速度外
8700系列系列配备了LED显示表头、RS232/485通讯、多种报警输出信号
使用产品上市以来受到各个行业的客户青睐，尤其是高校/研究院等单位
方便、快捷、直观是8700MM带客户的最重要体验
LED操作仪表
RS232\485通讯
多种报警信号输出
8500MM质量流量计
8550MM质量流量计
量程(N2)
10SCCM-20SLPM
30-100SLPM
精度
±1.0%FS
±1.5%FS
有效范围
2-100%
5-100%
重复性
±0.5%FS
响应时间
2秒
3秒
耐压
1.0Mpa
最大入口压力
0.5Mpa
泄漏率
1*10-8pa·m³/s以下
温度范围
5-45℃
湿度范围
10-90%RH(不能结露)
材质
本体SUS316、SUS316L、磁性材料等
密封圈VITON，选配NBR或FKM
电气接口
DB20
模拟信号
0-5V、4-20M输出
通讯
RS232\485可选
LED显示
瞬时/累计流量、多点报警输出
供电
+24VDC、300mA
管路连接
标配1/4F9
标配3/8F9
选配1/8F9、1/4UJR、RC1/4
选配1/2F9、3/8UJR、RC3/8
重量
约1200g
约1500g
针脚/颜色
定义
1针脚
电源COM
2针脚
3针脚
信号COM
4针脚
电源+24VDC
5针脚
6针脚
7针脚
模拟信号输出
8针脚
空
9针脚
10针脚
11针脚
上限/下限报警输出
12针脚
集成模拟输出信号
13针脚
事件报警模式1
14针脚
事件报警模式2
15针脚
事件报警模式3
16针脚
事件报警模式4
17针脚
事件报警模式5
18针脚
RS232/485 TXD
19针脚
RS232/485 RXD
20针脚
通讯COM
一：进气管道上建议安装上的过滤器、油水分离器使用，保证气体的干燥干净《湿度不超过90%(一定不能进水)、杂质粉尘不超过20微米》。
二：用肥皂水对管路进行泄漏检测时，只能将肥皂水喷洒在管路接头上，不能喷在仪表或电气插头上。
三：安装前，请将设备管路进行整体吹扫。
四：耐压1.0Mpa，进口最大压力5公斤。
五：需要进行零点漂移清零的时候，确认进/出口没流量没压力下 再操作。
