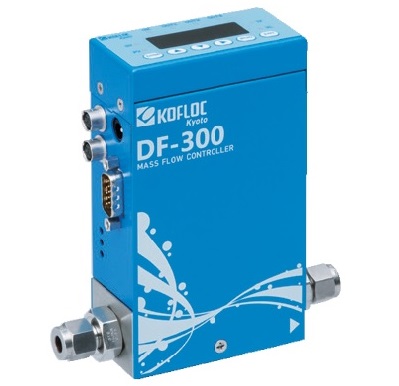

DF300M系列气体质量流量计

日本KOFLOC
DF300M系列质量流量计



作为8500MM系列的升级型号,DF300M拥有更高精度

更快反应速度、多种气体可切换等功能,上市以来受到

新老客户的欢迎,更多应用在对精度、速度方面有更高要求场合

+24VDC、4-20MA、RS485通讯等等电气参数,更符合市场需求

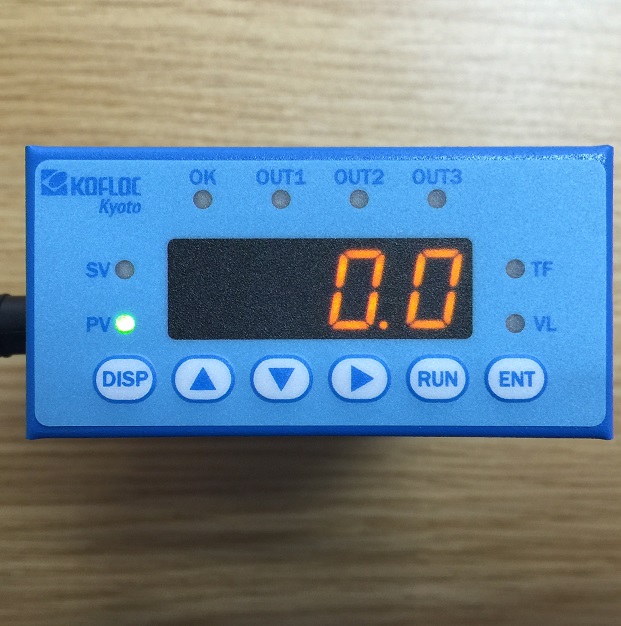

同时自带LED显示屏(瞬时、累计),让现场操作更加方便、快捷

性能参数

DF300M

量程(N2)

10SCCM-20SLPM

精度

±1.0%SP(>35%FS)、

±0.35%FS(≤35%FS)

重复性

±0.25%FS

有效范围

2-100%

响应时间

1秒以内

耐压

1.0Mpa

进口最大压力

0.5Mpa

泄漏率

1*10-8pa·m³/s以下

温度范围

5~50

精度保证温度

15~35

保存温度

-10~60

湿度范围

10-90%RH(不能结露)

材质

本体SUS316、SUS316L

密封圈VITON,选配NBR或FKM

电气接口

DB15

通讯接口

圆形4芯、RS485

模拟输出

0-5V、4-20mA

报警输出3点

NPN、3点、最大35V、50mA

供电

+24VDC(±10%)300mA;

管路连接

标配1/4F9

选配1/8F9、1/4UJR、RC1/4

重量

约800g


电气连接

DB15针脚定义:

针脚

定义

1针脚

+24VDC

2针脚

电源GND

3针脚

4针脚

5针脚

6针脚

流量输出信号

7针脚

输出COM

8针脚

输出COM

9针脚

报警输出COM

10针脚

11针脚

12针脚

13针脚

报警输出1

14针脚

报警输出2

15针脚

报警输出3

外壳

接地


圆形4芯针脚定义:

针脚

定义

1针脚

TR-(RS485)

2针脚

TR+(RS485)

3针脚

485COM

4针脚

485COM


24V电源适配器定义:

1

电源GND

2

+24VDC


使用注意

一:进气管道上建议安装上的过滤器、油水分离器使用,保证气体的干燥干净《湿度不超过90%(一定不能进水)、杂质粉尘不超过20微米》。

二:用肥皂水对管路进行泄漏检测时,只能将肥皂水喷洒在管路接头上,不能喷在仪表或电气插头上。

三:安装前,请将设备管路进行整体吹扫。

四:耐压1.0Mpa,进口最大压力5公斤。

五:需要进行零点漂移清零的时候,确认进/出口没流量没压力下 再操作。
