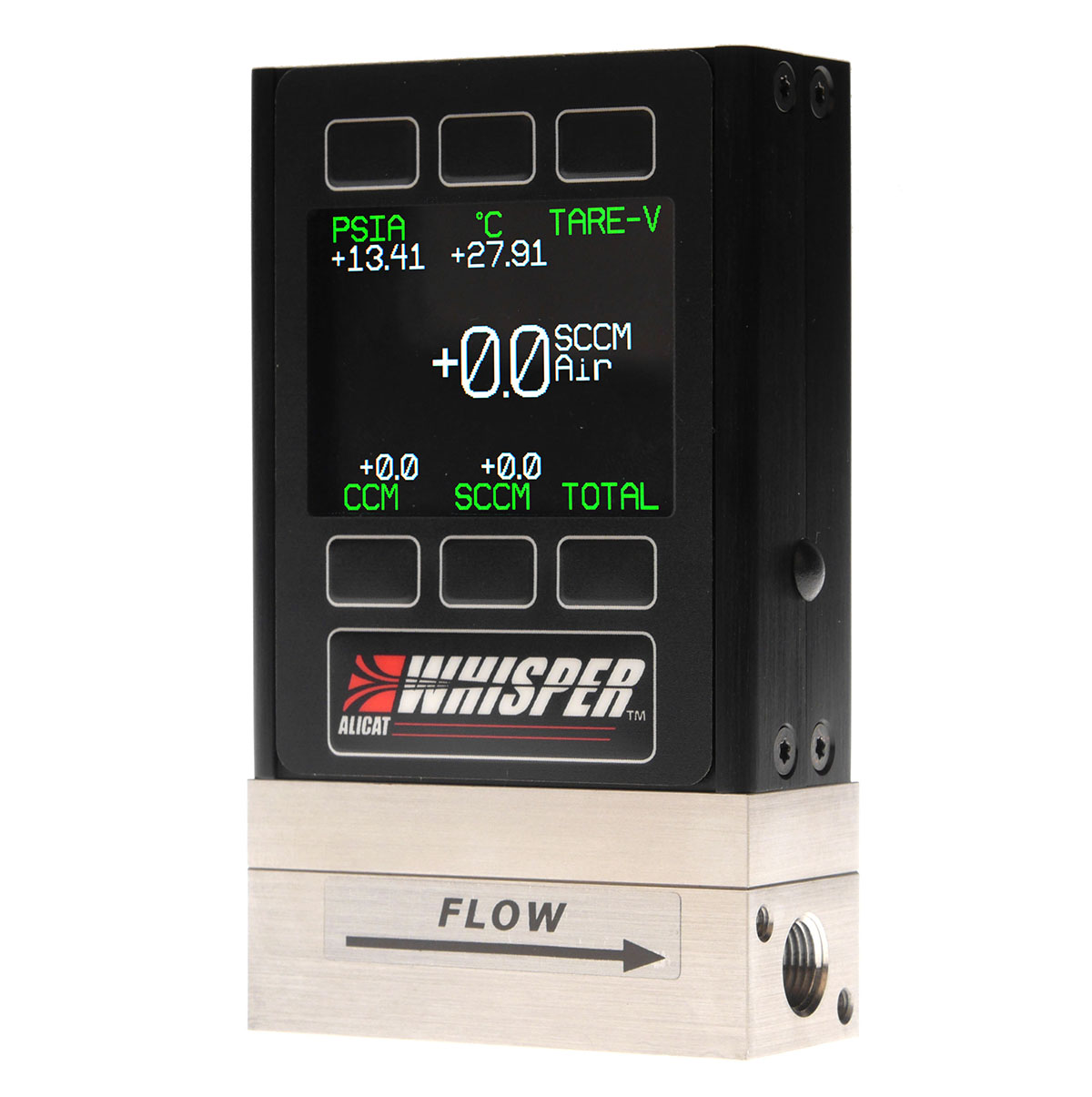

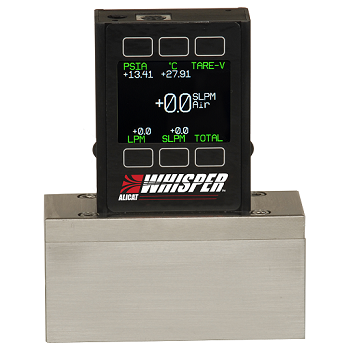

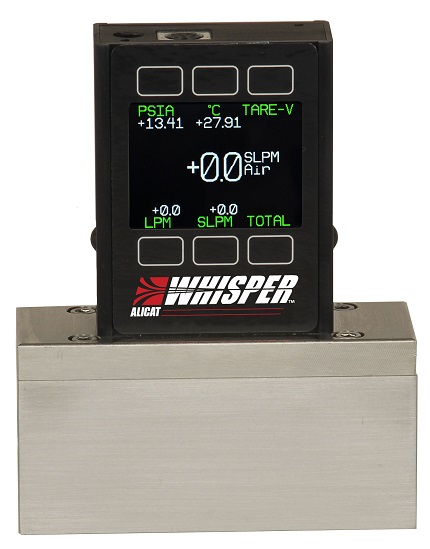

美国ALICAT LD12系列质量流量计-低压降
Alicat的LD12/LKD13数字式质量流量计&质量流量控制器
可快速精确地测量与控制过程气体的质量流量、体积流量
和压力，并将对系统可能产生的影响降到最低
LD12质量流量计具有低压损，2SCCM低至0.07PSID
1000SLPM压损低至0.24PSID,低压损意味着对系统影响
更小、测量(<10 ms)与控制(<100ms)速度则更快。
性能/参数
LD12系列质量流量计
流量范围
0.5SCCM-1000SLPM
可自行修改流量单位如kg/h、g/min等
标定气体
内置90条气体可选择
精度(调零后)
±(0.8%Rd+0.2%FS)
高精度(调零后)
±(0.4%Rd+0.2%FS),限于5SCCM-500SLPM
重复性
±0.2%FS
漂移(零点/满量程)
0.02% F.S/ºC/Atm
工作范围
0.5-100%
响应时间
10毫秒(调整)
启动预热时间
1秒内
标准工况
25ºC & 14.696 psia，可自定义修改
工作温度范围
-10~-50℃(另有高温订制品)
工作湿度范围
0-100%RH(非冷凝)
工作压力
3bar
工作压差
1bar
安装方向
任意
材质
SUS302\303\304不锈钢、密封圈VITON
显示屏
背光LCD显示屏，同时显示流量、压力、温度
数字信号
标准RS232
选配:RS485、MODBUS-RTU、PROFIBUS、DeviceNet
以太网RJ45(EtherCAT/Ethernet/IP/Modbus TCP-IP)
模拟信号
标准0-5V/1-5V/0-10V
选配:4-20mA
第二路模拟信号
电气接口
标准圆形8芯
选配:圆形6芯、DB9、DB15
供电电压
+24VDC
消耗电流
100mA
性 能 升 级(LD12系列小流量)
10SCCM-100SLPM
精度
±0.75%Rd或±0.1%FS 取大值
高精度
±0.6%Rd或±0.1%FS 取大值
±(0.1%Rd+0.02%FS)
量程比
10000:1(0.01-100%)
其他
来电咨询
针脚/颜色
定义
1针(黑色)
4-20MA输出信号，如选择0-5V/10V 连接6针
2针(棕色)
不用连接,如选第二路 输出信号可接
3针(红色)
RS232 输入串口RS232 输入串口
4针(橘色)
远程清零
5针(黄色)
RS232 输出串口
6针(绿色)
0-5V或0-10V输出信号
7针(蓝色)
+24VDC供电
8针(紫色)
接地(同时作用于电源、通讯、模拟)
备注：以上是标配圆新8芯接线注解，其他接口来电咨询
流量
压损(PSID),排放大气中
接口
0.5-2SCCM
0.07
1/8NPT母螺纹
5-20SCCM
50SCCM
100-200SCCM
500SCCM
1-5SLPM
10SLPM
0.08
1/4NPT母螺纹
20SLPM
0.25
40SLPM
0.12
1/2NPT母螺纹
50SLPM
0.14
100SLPM
0.24
250SLPM
0.60
500SLPM
0.39
3/4NPT母螺纹
1000SLPM
2”NPT母螺纹
一：进气管道上建议安装上的过滤器、油水分离器使用，保证气体的干净《不能进水/油、杂质粉尘不超过20微米》。
二：用肥皂水对管路进行泄漏检测时，只能将肥皂水喷洒在管路接头上，不能喷在仪表或电气插头上。
三：安装前，请将设备管路进行整体吹扫。
四：需要进行零点漂移清零的时候，确认进/出口没流量没压力下、设定值是0的状态 再操作。
五：工作压力不超过3bar；压差不超过1bar。
