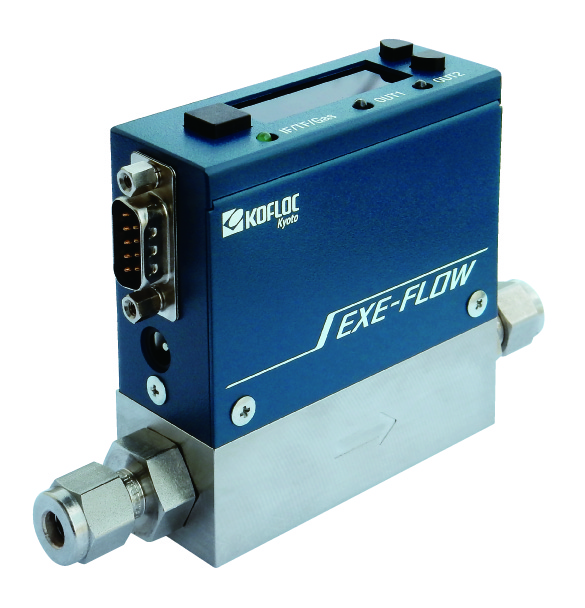

EX700系列-LED数字型气体质量流量计

日本KOFLOC
EX700系列气体质量流量计-数字式经济型



EX700全新数字式气体质量流量计

EXE-FLOW(TM)Exact“准确的流量测量

Excellent“出色的功能为理念进行产品化。

从小流量(F.S.10scm)到大流量(F.S.200slm),并准备了11范围标准库存。

搭载新型高性能传感器的低成本模型

小型轻量、单电源DC24V驱动

搭载RS-485通信功能标准

RoHS、CE标准对应

用显示器一体型简单操作:

瞬间/累计流量显示;气体种类切换;CF任意设定

上下限警告设定;流量单位变更;可选针阀



性能参数

EX700系列气体质量流量计-数字式经济型

量程(N2)

10SCCM-200SLPM

气体

非腐蚀气体,部分腐蚀气体

精度

10SCCM-20SLM

±1.0%FS

50-500SLM

±1.5%FS

重复性

±0.2%FS

响应时间

2秒以内

耐压

1.0Mpa

温度范围

5~50

精度保证温度

15~35

保存温度

-10~60

湿度范围

10-90%RH(不能结露)

材质

本体SUS316、SUS316L

密封圈VITON、NBR、PTFE

电气接口

DB9

通讯

RS485Modbus-RTU

输出信号

0-5V\1-5V\4-20mA可选

供电电压

+24VD

消耗电路

100mA

管路连接

1/4卡套,20SLM以内

3/8卡套,50-500SLM

可选

针阀

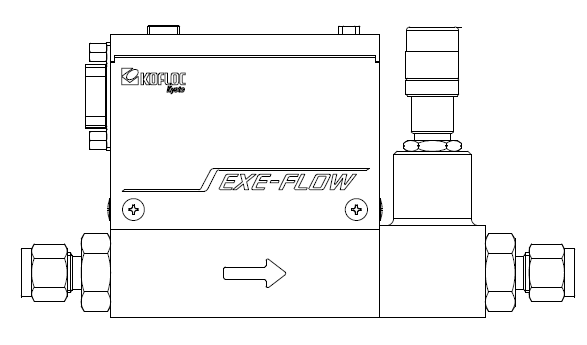

带针阀外观:


电气连接

DB9针脚定义:

针脚

定义

1针脚

电源 +24V

2针脚

电源 COM

3针脚

报警1

4针脚

报警2

5针脚

报警COM

6针脚

模拟输出

7针脚

485+

8针脚

485-

9针脚

模拟、通讯 COM


使用注意

一:进气管道上建议安装上的过滤器、油水分离器使用,保证气体的干燥干净《湿度不超过90%(一定不能进水)、杂质粉尘不超过20微米》。

二:用肥皂水对管路进行泄漏检测时,只能将肥皂水喷洒在管路接头上,不能喷在仪表或电气插头上。

三:安装前,请将设备管路进行整体吹扫。

四:耐压1.0Mpa,进口压力不超过5公斤。

五:需要进行零点漂移清零的时候,确认进/出口没流量没压力下 再操作。
