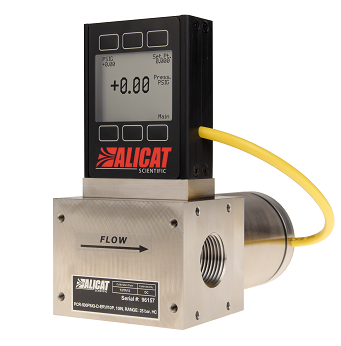

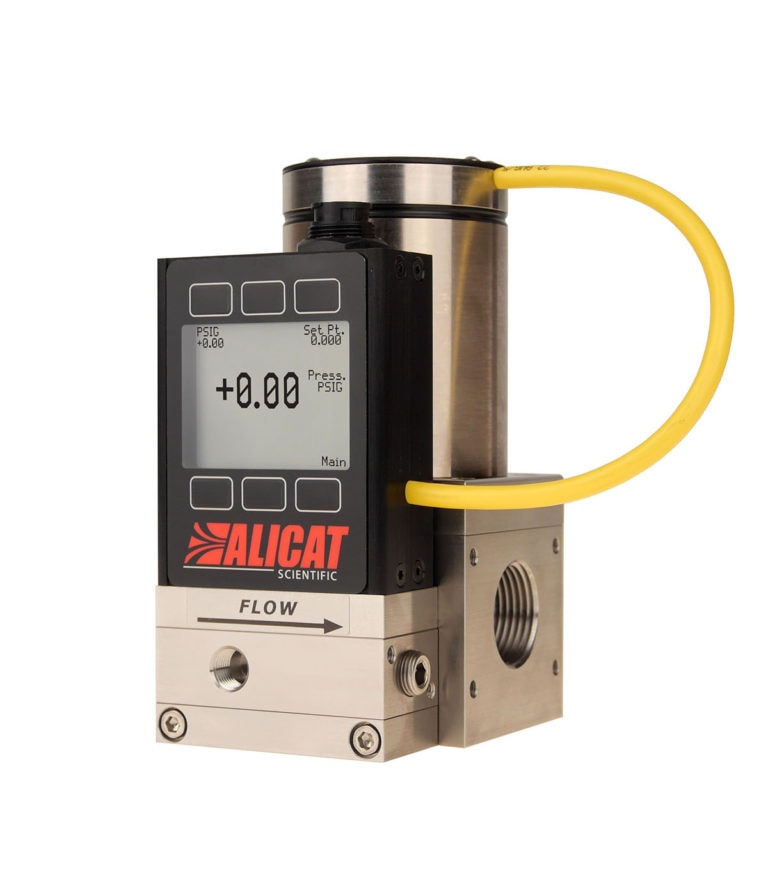

美国ALICAT YKD10系列压力控制器-大流量
YKD10系列压力控制器采用定制的高速比例控制阀对压力进行精确控制；
用于背压控制时，将阀门后置并更改其控制模式。YKY23系列远程
压力控制器另含一远程压力传感端口，用于控制远端系统内压力。
YKD10系列数字式压力计&压力控制器广泛应用于各行业领域，
如：气体分析、过滤器通过特性、真空镀膜及过程控制等。
YKD10(大流量系列)尤其适用于流量20SLPM~3000SLPM
性能/参数
YKD10系列压力控制器-大流量
压力量程
见下表
流通率
最大3000SLPM
精度
±0.3%FS
高精度(调零后)
±0.125% F.S(只针对1PSIG及以上的量程)
重复性
±0.08%FS
漂移(零点/满量程)
0.02% F.S/ºC/Atm
工作范围
0.5-100%
过压
128% F.S(可测量)
最大压力
3*F.S
响应时间
100毫秒(调整)
容器体积,供给压力,排气压力和管路尺寸均会影响反应时间
启动预热时间
1秒内
兼容气体
所有非腐蚀气体，注：另外耐腐蚀系列
工作温度范围
-10~60℃(另有高温订制品)
工作湿度范围
0-100%RH(非冷凝)
耐压
10Bar
安装方向
任意
材质
SUS302\303\304不锈钢、密封圈VITON
显示屏
背光LCD显示屏
数字信号
标准RS232
选配:RS485、MODBUS-RTU、PROFIBUS、DeviceNet
以太网RJ45(EtherCAT/Ethernet/IP/Modbus TCP-IP)
模拟信号
标准0-5V/1-5V/0-10V
选配:4-20mA
第二路模拟信号
电气接口
标准圆形8芯
选配:圆形6芯、DB9、DB15
供电电压
+24VDC
消耗电流
750mA
针脚/颜色
定义
1针(黑色)
4-20MA输出信号，如选择0-5V/10V 连接6针
2针(棕色)
不用连接,如选第二路 输出信号可接
3针(红色)
RS232 输入串口RS232 输入串口
4针(橘色)
设定信号
5针(黄色)
RS232 输出串口
6针(绿色)
0-5V或0-10V输出信号
7针(蓝色)
+24VDC供电
8针(紫色)
接地(同时作用于电源、通讯、模拟)
备注：以上是标配圆新8芯接线注解，其他接口来电咨询
一：进气管道上建议安装上的过滤器、油水分离器使用，保证气体的干净《不能进水/油、杂质粉尘不超过20微米》。
二：用肥皂水对管路进行泄漏检测时，只能将肥皂水喷洒在管路接头上，不能喷在仪表或电气插头上。
三：进口前方加“ON/OFF电磁阀或手动切断阀”。
四：安装前，请将设备管路进行整体吹扫。
五：通气体时，请先开气源，后设定值。
六：切勿在没有通气的情况下，对控制器进行设定。
七：使用完以后，请将控制器值归零或断电。
八：需要进行零点漂移清零的时候，确认进/出口没流量没压力下、设定值是0的状态 再操作。
九：进口最大压力3*满量程。
YKD10系列压力控制器
可选压力单位
-15PSIG to 0PSIG
2英寸H20
15PSIA
PSI
1PSIG
30PSIA
1PSID
PA
5PSIG
100PSIA
5PSID
KPA
15PSIG
500PSIA
15PSID
BAR
30PSIG
1000PSIA
30PSID
MBAR
100PSIG
1500PSIA
100PSID
MPA
500PSIG
2000PSIA
inH2O
1000PSIG
3000PSIA
mmHG
1500PSIG
2000PSIG
3000PSIG
