YKY23系列

美国ALICAT

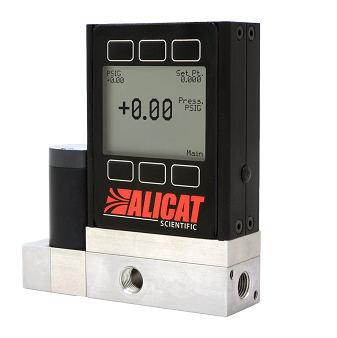

YKY23系列压力控制器-远程



YKY23系列远程压力控制器另含一远程压力传感端口,用于控制远端系统内压力。

在很多应用场合里,压力控制器出口并不是需要控制的压力点,而是远处的

某一个腔体或管路



YKY23系列远程压力控制器广泛应用于各行业领域,

如:气体分析、过滤器通过特性、真空镀膜及过程控制等。

YKY23系列适用于流量20SLPM以内的应用

性能参数

性能/参数

YKY23系列压力控制器-远程

压力量程

见下表

流通率

不超过20SLPM

精度

±0.3%FS

高精度(调零后)

±0.125% F.S(只针对1PSIG及以上的量程)

重复性

±0.08%FS

漂移(零点/满量程)

0.02% F.S/ºC/Atm

工作范围

0.5-100%

过压

128% F.S(可测量)

使用压力

3*F.S

响应时间

100毫秒(调整)

容器体积,供给压力,排气压力和管路尺寸均会影响反应时间

启动预热时间

1秒内

兼容气体

所有非腐蚀气体,注:另外耐腐蚀系列

工作温度范围

-10~60℃(另有高温订制品)

工作湿度范围

0-100%RH(非冷凝)

耐压

10Bar

安装方向

任意

材质

SUS302\303\304不锈钢、密封圈VITON

显示屏

背光LCD显示屏

数字信号

标准RS232

选配:RS485、MODBUS-RTU、PROFIBUS、DeviceNet

以太网RJ45(EtherCAT/Ethernet/IP/Modbus TCP-IP)

模拟信号

标准0-5V/1-5V/0-10V

选配:4-20mA

第二路模拟信号

标准0-5V/1-5V/0-10V

选配:4-20mA

电气接口

标准圆形8芯

选配:圆形6芯、DB9、DB15

供电电压

+24VDC

消耗电流

250mA


电气连接

针脚/颜色

定义

1针(黑色)

4-20MA输出信号,如选择0-5V/10V   连接6针

2针(棕色)

不用连接,如选第二路   输出信号可接

3针(红色)

RS232 输入串口RS232   输入串口

4针(橘色)

设定信号

5针(黄色)

RS232 输出串口

6针(绿色)

0-5V或0-10V输出信号

7针(蓝色)

+24VDC供电

8针(紫色)

接地(同时作用于电源、通讯、模拟)

备注:以上是标配圆新8芯接线注解,其他接口来电咨询


压力量程和单位

YKY23系列压力控制器-远程

可选压力单位

-15PSIG to 0PSIG


2英寸H20

15PSIA

2英寸H20

PSI

1PSIG

30PSIA

1PSID

PA

5PSIG

100PSIA

5PSID

KPA

15PSIG

500PSIA

15PSID

BAR

30PSIG

1000PSIA

30PSID

MBAR

100PSIG

1500PSIA

100PSID

MPA

500PSIG

2000PSIA


inH2O

1000PSIG

3000PSIA


mmHG

1500PSIG

10torr

2000PSIG

100torr

3000PSIG

1000torr


使用注意

一:进气管道上建议安装上的过滤器、油水分离器使用,保证气体的干净《不能进水/油、杂质粉尘不超过20微米》。

二:用肥皂水对管路进行泄漏检测时,只能将肥皂水喷洒在管路接头上,不能喷在仪表或电气插头上。

三:进口前方加“ON/OFF电磁阀或手动切断阀”。

四:安装前,请将设备管路进行整体吹扫。

五:通气体时,请先开气源,后设定值。

六:切勿在没有通气的情况下,对控制器进行设定。

七:使用完以后,请将控制器值归零或断电。

八:需要进行零点漂移清零的时候,确认进/出口没流量没压力下、设定值是0的状态 再操作。

九:进口压力3*满量程。
