日本KOFLOC

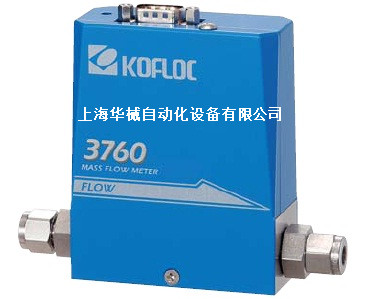

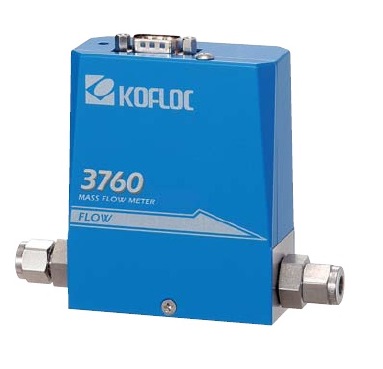

3760系列质量流量计
应用于多个OEM设备场合，尤其适合低流量测量
面世30年来，以优异的性能在各个行业拥有大量客户
±15VDC供电性能稳定，0-5V模拟信号更加通用
目前上海建立维修售后中心，更快速度解决售后问题
3760
3765
量程(N2)
10SCCM-20SLPM
30-100SLPM
精度
±1.0%FS
±1.5%FS
重复性
±0.5%FS
响应时间
2秒
3秒
耐压
1.0Mpa
泄漏率
1*10-8pa·m³/s以下
温度范围
5-45℃
湿度范围
10-90%RH(不能结露)
材质
本体SUS316
密封圈VITON，选配NBR或FKM
电气接口
DB9
模拟信号
0-5V输入/输出
供电
+15VDC(±5%)100mA；-15VDC(±5%)100mA；

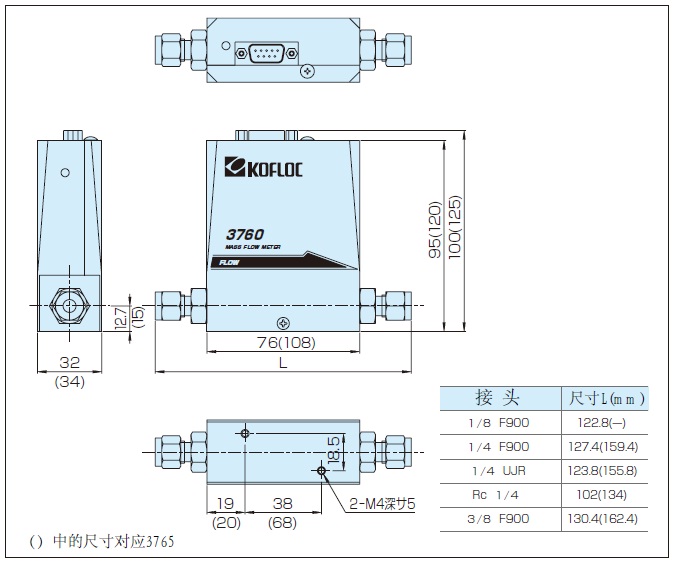

管路连接
标配1/4F9
标配3/8F9
选配1/8F9、1/4UJR、RC1/4
选配1/2F9、3/8UJR、RC3/8
重量
约800g
约1000g
针脚/颜色
定义
1针脚/棕色
空
2针脚/白色
0-5V输出
3针脚/红色
+15VDC
4针脚/黑色
电源COM
5针脚/黄色
-15VDC
6针脚/灰色
7针脚/绿色
输出COM
8针脚/兰色
9针脚/紫色
一：进气管道上建议安装上的过滤器、油水分离器使用，保证气体的干燥干净《湿度不超过90%(一定不能进水)、杂质粉尘不超过20微米》。
二：用肥皂水对管路进行泄漏检测时，只能将肥皂水喷洒在管路接头上，不能喷在仪表或电气插头上。
三：安装前，请将设备管路进行整体吹扫。
四：耐压1.0Mpa，进口最大压力5公斤。
五：需要进行零点漂移清零的时候，确认进/出口没流量没压力下 再操作。
